Si tienes un Peugeot 206 y necesitas localizar o identificar los fusibles, estás en el lugar indicado. A continuación, te explicaremos todo lo relacionado con el diagrama de fusibles de este popular modelo, cubriendo todos los años de fabricación.
¿Qué es el diagrama de fusibles y para qué sirve?
El diagrama de fusibles es una representación gráfica que detalla la disposición de los fusibles en tu vehículo. Estos pequeños componentes eléctricos son esenciales, ya que protegen el sistema eléctrico de sobrecargas y evitan daños mayores.
El Peugeot 206, en todas sus versiones, cuenta con fusibles en dos ubicaciones principales:
- Caja de fusibles en el habitáculo: Generalmente situada debajo del tablero de instrumentos, cerca del volante.
- Caja de fusibles en el compartimento del motor: Ubicada cerca de la batería.
Ubicación y descripción de las cajas de fusibles
1. Caja de fusibles del habitáculo
En la mayoría de los modelos del Peugeot 206, esta caja se encuentra detrás de una tapa plástica en la parte inferior izquierda del tablero. Para acceder a ella:
- Abre la puerta del conductor.
- Retira la tapa plástica empujándola ligeramente hacia afuera.
Dentro encontrarás un conjunto de fusibles numerados.
Funciones comunes de los fusibles del habitáculo:
- Sistema de aire acondicionado.
- Elevalunas eléctricos.
- Iluminación interior.
- Sistema de audio.
2. Caja de fusibles del compartimento del motor
Esta segunda caja se encuentra al lado de la batería. Acceder a ella es sencillo, pero puede requerir herramientas básicas para retirar la tapa.
Funciones comunes de los fusibles del motor:
- Ventilador del radiador.
- Inyectores de combustible.
- Luces exteriores (faros, antiniebla).
- Sistema de encendido.

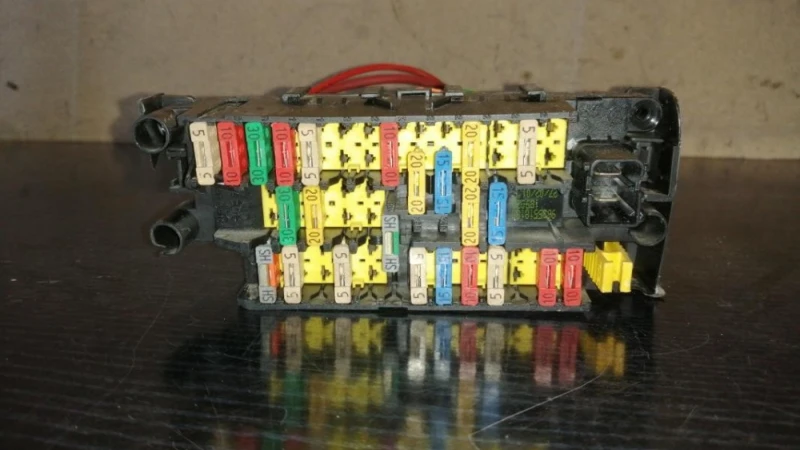

Diagrama genérico de los fusibles del Peugeot 206
Aunque las configuraciones exactas pueden variar según el año y la región, este es un esquema general para muchos modelos del Peugeot 206:
Caja de fusibles del habitáculo
Ubicada debajo del panel de instrumentos, lado del conductor.
| N.º | Amperaje | Función |
|---|---|---|
| 1 | 15 A | Asiento térmico, sirena de alarma |
| 4 | 20 A | Pantalla multifunción, calculador de navegación, luz del maletero, autorradio, mandos en el volante, enganche de remolque |
| 5 | 15 A | Diagnóstico de la caja de cambios automática |
| 6 | 10 A | Nivel de líquido de refrigeración, caja de cambios automática, autorradio, captador de ángulo del volante (ESP) |
| 7 | 15 A | Alarma postventa, accesorios de autoescuela |
| 9 | 30 A | Elevalunas trasero |
| 10 | 40 A | Desempañador de retrovisores |
| 11 | 15 A | Limpiaparabrisas |
| 12 | 30 A | Elevalunas delanteros |
| 14 | 10 A | Cajetín de servicio del motor, airbags, mandos en el volante, captador de lluvia |
| 15 | 15 A | Combinado, pantalla multifunción, calculador de navegación, climatización, autorradio |
| 16 | 30 A | Mandos de bloqueo/desbloqueo de las aperturas |
| 20 | 10 A | Luz de freno derecha |
| 21 | 15 A | Luz de freno izquierda, tercer piloto de freno |
| 22 | 20 A | Luz de techo delantera, luz de la guantera, encendedor de cigarrillos |
Caja de fusibles del motor
Ubicada junto a la batería
| N.º | Amperaje | Función |
|---|---|---|
| 1 | 10 A | Cajetín de precalentamiento (diésel), sonda de agua en el gasóleo, contactor de luz de marcha atrás, sensor de velocidad, caudalímetro de aire (diésel) |
| 2 | 15 A | Electroválvula canister, bomba de carburante |
| 3 | 10 A | Calculador del motor, ABS/ESP, contactor de freno ESP |
| 4 | 10 A | Calculador CCA, calculador del motor |
| 6 | 15 A | Faros antiniebla delanteros |
| 7 | 20 A | Bomba de lavafaros |
Nota: Para una referencia exacta, consulta el manual del propietario de tu vehículo, ya que puede haber diferencias según el modelo o la versión. Recuerda siempre desconectar la batería antes de manipular los fusibles y utilizar un fusible del mismo amperaje al reemplazar uno dañado.
Reemplazo de un fusible: pasos básicos
- Identifica el fusible quemado: Los fusibles dañados suelen tener el filamento interno roto o quemado.
- Sustituye por uno del mismo amperaje: Nunca uses fusibles de un valor diferente, ya que podría causar daños mayores.
- Utiliza las pinzas para fusibles: Si tu Peugeot 206 las incluye, estas facilitan el retiro y la colocación.
- Mantén fusibles de repuesto: Es recomendable llevar siempre un juego de fusibles de distintos amperajes en el auto.
- No ignores las fallas recurrentes: Si un fusible se quema constantemente, puede ser señal de un problema eléctrico más grave.
Con esta guía sobre el diagrama de fusibles del Peugeot 206, tendrás todo lo necesario para identificar, ubicar y reemplazar fusibles de manera segura y efectiva. ¡Mantén tu vehículo en perfecto estado y evita sorpresas en el camino!
