El esquema de fusibles del Lancia Ypsilon varía según el año y la generación del vehículo. Por ejemplo, para el modelo de 2013, la caja de fusibles está ubicada en el lado izquierdo del salpicadero, y se puede acceder a ella retirando una cubierta plástica. Además, hay otra caja de fusibles en el compartimento del motor, cerca de la batería.
Para obtener información detallada sobre la ubicación y asignación de los fusibles en tu modelo específico de Lancia Ypsilon, puedes consultar el manual del propietario.
Esquema Lancia Ypsilon
El Lancia Ypsilon producido entre 2016 y 2020 mantiene el diseño de fusibles introducido en la generación de 2011. Este modelo cuenta con tres cajas de fusibles ubicadas en el compartimento del motor, el salpicadero y el maletero.
En el compartimento del motor, los fusibles controlan sistemas clave como la dirección asistida eléctrica (EPS), el sistema de gestión del motor, el ventilador de refrigeración, la bomba de combustible y los faros antiniebla. Por ejemplo, el fusible F05 de 70 A está destinado al EPS, el F08 de 30 A a los faros antiniebla y el F19 de 15 A a la bomba de combustible.

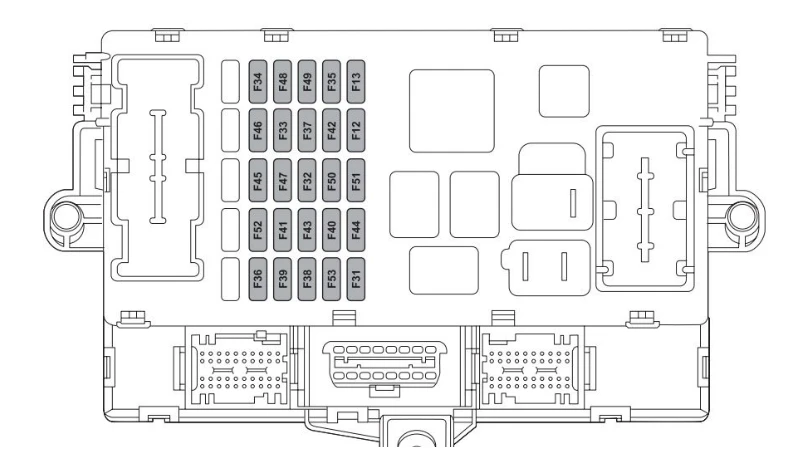

En el salpicadero, los fusibles gestionan funciones como el cierre centralizado, los elevalunas eléctricos delanteros, el techo solar y el sistema de climatización. Por ejemplo, el fusible F38 de 20 A corresponde al cierre centralizado, mientras que los fusibles F47 y F48 de 20 A controlan los elevalunas eléctricos del conductor y del pasajero, respectivamente.
En el maletero, los fusibles están asignados a componentes como el sistema de sonido BOSE, los elevalunas traseros y los asientos calefactados. Por ejemplo, el fusible F60 de 20 A está destinado al sistema BOSE, y los fusibles F63 y F64 de 20 A controlan los elevalunas traseros derecho e izquierdo, respectivamente.
Para una identificación precisa de cada fusible y su función, se recomienda consultar el manual del propietario.
Tabla de esquema de fusibles del Lancia Ypsilon
| Ubicación | Fusible | Amperaje | Función |
|---|---|---|---|
| Compartimento del motor | F05 | 70 A | Dirección asistida eléctrica (EPS) |
| F08 | 30 A | Faros antiniebla | |
| F10 | 15 A | Encendedor / Toma de corriente | |
| F12 | 15 A | Encendedor / Toma de corriente auxiliar | |
| F19 | 15 A | Bomba de combustible | |
| F30 | 20 A | Ventilador de refrigeración | |
| F87 | 10 A | Bobinas de encendido | |
| F89 | 7.5 A | Sistema de control del motor | |
| Salpicadero (interior) | F31 | 5 A | Iluminación del cuadro de instrumentos |
| F36 | 10 A | Radio / Navegador | |
| F38 | 20 A | Cierre centralizado | |
| F47 | 20 A | Elevalunas eléctrico (conductor) | |
| F48 | 20 A | Elevalunas eléctrico (pasajero) | |
| F49 | 7.5 A | Aire acondicionado | |
| F85 | 10 A | Luces de freno | |
| Maletero | F60 | 20 A | Sistema de sonido BOSE |
| F63 | 20 A | Elevalunas trasero derecho | |
| F64 | 20 A | Elevalunas trasero izquierdo | |
| F91 | 15 A | Asientos calefactables |
Nota:
Recuerda siempre desconectar la batería antes de manipular los fusibles y utilizar un fusible del mismo amperaje al reemplazar uno dañado.
